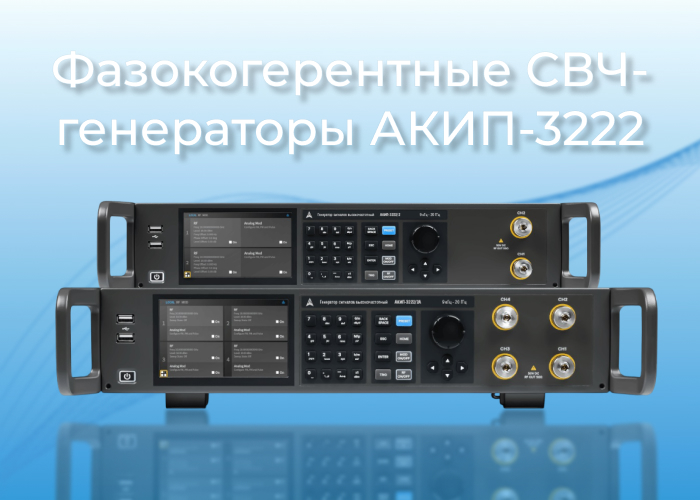

АКИП-3222: многоканальные фазокогерентные СВЧ-генераторы

Новая серия многоканальных фазокогерентных СВЧ-генераторов АКИП-3222 обеспечивает высокую синхронизацию и превосходное качество сигнала.

Предлагаем вашему вниманию обновлённую линейку устройств, подходящую для сложных задач в области когерентной радиолокации, связи и тестировании высокочастотных трактов. В линейку входят как двух- (АКИП-3222) так и четырёхканальные модели (АКИП-3222А), а также модели с программной опцией расширения диапазона частот 13,6 ГГц, до 20 ГГц (генератор сигналов АКИП-3222 с опцией F85, генератор сигналов АКИП-3222А с опцией F85).

Базовый диапазон частот варьируется от 9 кГц до 13,6 ГГц. Совместно с максимальной выходной мощностью +25 дБм прибор способен решать самые разнообразные задачи: от измерений, требующих повышенную чувствительность, до испытаний мощных усилителей.

Самая главная особенность серии - стабильная фазокогерентность между каналами. В отличие от составных одноканальных приборов, работа здесь  организована внутри одного устройства. Это снижает вероятность проблем, связанных с высоким джиттером, рассогласованием фаз и запуском сценариев при длительных измерениях.

Чем выделяется эта серия в своем классе:

• Наличие функции  восстановления фазового состояния после смены частоты ("запоминания фазы"), что играет важную роль при частотных развертках, адаптивных измерениях и в тестированиях сложной электронной и радиолокационной техники
• Максимальный фазовый дрейф ±1,5 за 10 часов (при температуре ±2C), что обеспечивает предсказуемость и воспроизводимость результатов в условиях стенда и полевых испытаний
• Возможность детально корректировать относительную фазу, задержку и амплитуду независимо по каждому каналу
• Качество генерируемых сигналов соответствует стандартам отрасли: фазовый шум остается ниже -136 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц и подавление нежелательных гармоник и побочных компонентов.

• использование в качестве высококачественного заменяемого гетеродина
• моделировании сложных помеховых ситуаций
• тестирование радиолокационных систем, включая спутниковые и наземные станции

• встроенный кварцевый генератор (ОСХО) с точностью ±1×10−7, обеспечивающий надежную работу
• поддержка SCPI-команд для упрощенной интеграции в автоматизированные измерительные комплексы, включая такие платформы, как: LabVIEW, MATLAB, Python и др
• встроенные интерфейсы USB и LAN для удаленного управления, опционально может быть добавлен порт GPIB

Представленная серия генераторов предназначена для тестирования радиоэлектрики, а также спутниковых и наземных коммуникаций, проектирования и проверки радаров и средств связи, научных исследований при когерентной обработке сигналов. Благодаря сочетанию высокой фазовой стабильности, спектральной чистоты, гибкости управления и надёжности серия АКИП-3222 будет полезна как на производстве, так и в научных лабораториях.
